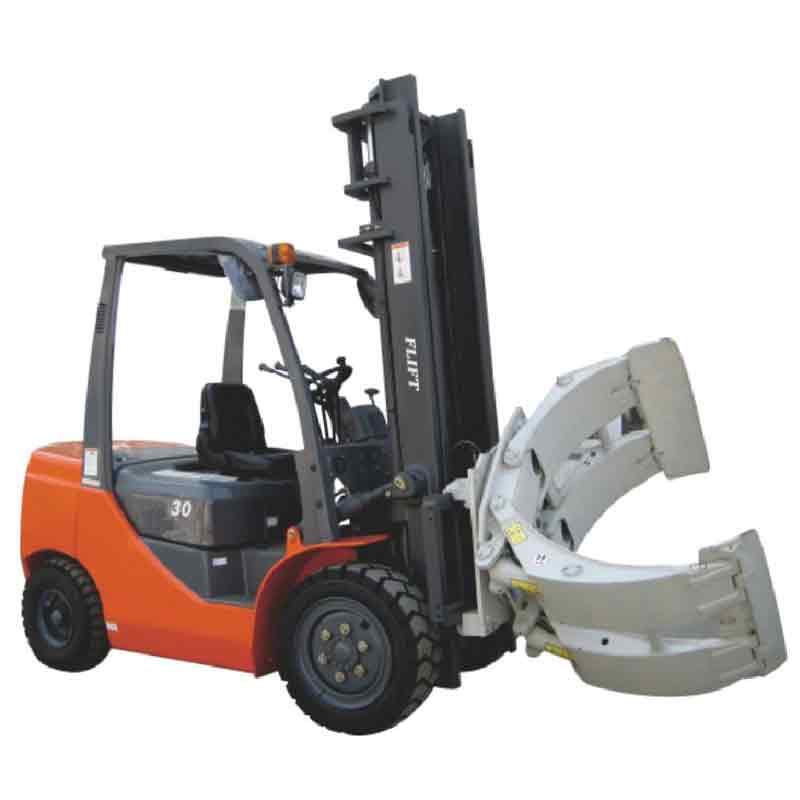

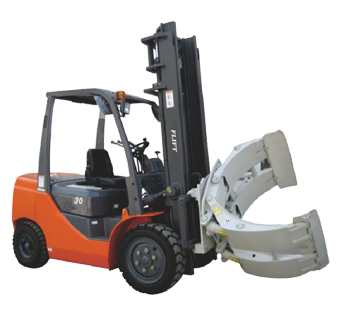

держатель рулона бумаги

Примечание:1, фактическая общая грузоподъёмность вилочных погрузчиков/запчастей, если хотите знать, пожалуйста, свяжитесь с нами.
2,согласование этих запчастей требует добавления двух дополнительных прохода к вилочному погрузчикому.
3, в соответствии с потребностями пользователя предоставлять нестандартный зажим, который приспособит различные требования держателя рулона бумаги.
4,мантисс нечётное число представляет собой фиксированное короткое плечо, чётное число представляет собой регулируемое коротое плечо.

конфигурации важных компонентов запчастей
1,Гидравлические системы: в роторном масляном канале двунаправленный гидравлический замок принимается для того, чтобы достичь двунаправленного гидравлического самоторможения, для обеспечения безопасности на рабочем месте. увеличение однонаправленного клапана на каждом цилиндре для того, чтобы добиться длительной выдержки давления. Моторы, клапаны и уплотнения принимают импортированные продукты; шланг высокого давления принимает высококачественный шланг уплотнения конуса.
2, структурные части: опорно-поворотный подшипник принимает опорно-поворотный подшипник большого модуля, способность держать на себя становится сильнее; червяк и палка принимают эвольвентные зацепления, может улучшить эффективность и уменьшить потери тепла, но и достичь самоконтрящихся функций.
3, механические свойства: 360 ° вращение может быть достигнуто, рычаг становится тонким и узким, оба конца рычага сварены V поковкой, укрепит способность сопротивления ударам нагрузки.
4,Область применения: подходит к бумажному производству, упаковке, печати и другим отраслям, эффективно и без повреждений переводит и нагромоздит различные типы бумаги.

2、 R серия держатель рулона бумаги,Фиксированное короткое плечо

модель	грузоподъёмность@максимальный диаметр(кг@мм)	сорт сборки	приспособление вилочного погрузчика(т)	диапазон вытянутого рычага(мм)	Длина    длинного плеча A(мм)	Длина короткого плеча B(мм)	Толщинаплеча C(мм)	вертикальный центр тяжести CGV(мм)	горизонтальный центр тяжести CGH(мм)	расстояние потери  от  нагрузки ET(мм)	собственный вес(кг)
ZJ10R-A1	1000@1600	Ⅱ	1-2.5t	560-1600	993	675	45	330	290	135	420
ZJ11R-A1	1100@1500	Ⅱ	1-2.5t	450-1500	890	640	45	330	300	135	400
ZJ12R-A1	1200@1300	Ⅱ	1-2.5t	410-1300	858	570	45	340	255	135	342
ZJ13R-A1	1300@1150	Ⅱ	1-2.5t	330-1150	745	535	45	335	250	135	325
ZJ20R-A1	2000@1400	Ⅱ	2-2.5t	500-1400	980	665	50	340	405	240	710
ZJ20R-A3	2000@1340	Ⅱ	2-2.5t	630-1340	875	655	50	340	325	240	680
ZJ20R-A5	2000@1600	Ⅱ	2-2.5t	600-1600	1075	740	50	350	385	240	850
ZJ20R-A7	1700@1830	Ⅱ	2-2.5t	680-1830	1225	815	50	405	373	240	895
ZJ20R-A9	2000@1520	Ⅱ	2-2.5t	630-1520	1010	685	50	350	350	240	740
ZJ20R-A13	2000@1350	Ⅱ	2-2.5t	690-1350	920	652	50	340	300	240	740
ZJ13R-B1	1300@1150	Ⅲ	3-4.5t	330-1150	745	535	45	335	250	135	325
ZJ20R-B1	2000@1400	Ⅲ	3-4.5t	500-1400	980	665	50	340	405	240	710
ZJ20R-B3	2000@1340	Ⅲ	3-4.5t	630-1340	875	655	50	340	325	240	680
ZJ20R-B5	2000@1600	Ⅲ	3-4.5t	600-1600	1075	740	50	350	385	240	850
ZJ20R-B7	1700@1830	Ⅲ	3-4.5t	680-1830	1225	815	50	405	373	240	895
ZJ20R-B9	2000@1520	Ⅲ	3-4.5t	630-1520	1010	685	50	350	350	240	740
ZJ20R-B13	2000@1350	Ⅲ	3-4.5t	690-1350	920	652	50	340	300	240	740
ZJ20R-B15	1700@1830	Ⅲ	3-4.5t	680-1830	1225	815	50	405	380	240	925
ZJ27R-B1	2700@1400	III	3-4.5t	500-1400	980	665	50	460	290	213	814
ZJ27R-B3	2700@1340	III	3-4.5t	630-1340	875	655	50	502	276	213	795
ZJ27R-B5	2700@1600	III	3-4.5t	600-1600	1075	740	50	516	314	213	878
ZJ27R-B7	2300@1830	III	3-4.5t	680-1830	1225	815	50	545	347	213	1070
ZJ27R-C7	2300@1830	IV	5-7t	680-1830	1225	815	50	545	375	213	1080
ZJ35R-B1	3500@1520	III	3-4.5t	610-1520	1025	745	65	560	335	229	1215
ZJ35R-C1	3500@1520	Ⅳ	5-7t	610-1520	1051	720	65	560	335	223	1215

регулируемое коротое плечо

модель	грузоподъёмность@максимальный диаметр(кг@мм)	сорт сборки	приспособление вилочного погрузчика(т)	диапазон вытянутого рычага(мм)	Длина    длинного плеча A(мм)	Длина короткого плеча B(мм)	Толщинаплеча C(мм)	вертикальный центр тяжести CGV(мм)	горизонтальный центр тяжести CGH(мм)	расстояние потери  от  нагрузки ET(мм)	собственный вес(кг)
ZJ13R-A2	1300@1150	II	1-2.5t	330-1150	745	535	45	335	250	135	342
ZJ20R-A2	2000@1340	Ⅱ	2-2.5t	220-1340	875	655	50	340	325	240	700
ZJ20R-A4	2000@1600	Ⅱ	2-2.5t	300-1600	1075	740	50	350	385	240	860
ZJ20R-A6	1700@1830	Ⅱ	2-2.5t	380-1830	1225	815	50	405	373	240	915
ZJ20R-A8	2000@1520	Ⅱ	2-2.5t	250-1520	1010	685	50	350	350	240	750
ZJ20R-A12	2000@1350	Ⅱ	2-2.5t	310-1350	920	652	50	340	312	240	745
ZJ20R-B2	2000@1340	Ⅲ	3-4.5t	220-1340	875	655	50	340	325	240	700
ZJ20R-B4	2000@1600	Ⅲ	3-4.5t	300-1600	1075	740	50	350	385	240	860
ZJ20R-B6	1700@1830	Ⅲ	3-4.5t	380-1830	1225	815	50	405	373	240	915
ZJ20R-B8	2000@1520	Ⅲ	3-4.5t	250-1520	1010	685	50	350	350	240	750
ZJ20R-B12	2000@1350	Ⅲ	3-4.5t	310-1350	920	652	50	340	312	240	745
ZJ27R-B2	2700@1340	Ⅲ	3-4.5t	220-1340	875	655	50	490	290	213	830
ZJ27R-B4	2700@1600	Ⅲ	3-4.5t	300-1600	1075	740	50	530	330	213	910
ZJ27R-B6	2300@1830	III	3-4.5t	380-1830	1225	815	50	550	355	213	1110
ZJ27R-B8	2700@1520	III	3-4.5t	250-1520	1022	690	50	510	300	213	855
ZJ35R-B2	3500@1520	III	3-4.5t	250-1520	1025	745	65	570	340	229	1235
ZJ35R-C2	3500@1520	IV	5-7t	250-1520	1025	745	65	570	340	229	1235

Примечание:br /> 1, фактическая общая грузоподъёмность вилочных погрузчиков/запчастей, если хотите знать, пожалуйста, свяжитесь с нами.
2,согласование этих запчастей требует добавления двух путей топлива к вилочному погрузчикому.
3, в соответствии с потребностями пользователя предоставлять нестандартный зажим, который приспособит различные требования держателя рулона бумаги.
4,мантисс нечётное число представляет собой фиксированное короткое плечо, чётное число представляет собой регулируемое коротое плечо.
конфигурации важных компонентов запчастей
Гидравлические системы: в роторном масляном канале двунаправленный гидравлический замок принимается для того, чтобы достичь двунаправленного гидравлического самоторможения, для обеспечения безопасности на рабочем месте. увеличение однонаправленного клапана на каждом цилиндре для того, чтобы добиться длительной выдержки давления. Моторы, клапаны и уплотнения принимают импортированные продукты; шланг высокого давления принимает высококачественный шланг уплотнения конуса.
структурные части: опорно-поворотный подшипник принимает опорно-поворотный подшипник большого модуля, способность держать на себя становится сильнее; червяк и палка принимают эвольвентные зацепления, может улучшить эффективность и уменьшить потери тепла, но и достичь самоконтрящихся функций.
механические свойства: 360 ° вращение может быть достигнуто, корпус рычага принимает сварку стальной плиты структуры высоконапряжённого сплава, чтобы обеспечить прочность рычага рабочего состояния и избежать воздействия разрушающей нагрузки.
Область применения: подходит к бумажному производству, упаковке, печати и другим отраслям, эффективно и без повреждений переводит и нагромоздит различные типы бумаги.

3、отдельный держатель рулона бумаги

модель	грузоподъёмность@максимальный диаметр(кг@мм)	сорт сборки	приспособление вилочного погрузчика(т)	диапазон вытянутого рычага(мм)	Размер движущего рачага(мм)	горизонтальный центр тяжести CGH(мм)	расстояние потери  от  нагрузки ET(мм)	собственный вес(кг)
ZJ20A-A10	2000@1600	Ⅱ	2-2.5t	300-1600	2×(358×232)	310	238	885
ZJ20A-A11	2000@1600	Ⅱ	2-2.5t	600-1600	2×(358×232)	310	238	875
ZJ20A-B10	2000@1600	Ⅲ	3-4.5t	300-1600	2×(358×232)	310	238	890
ZJ20A-B11	2000@1600	Ⅲ	3-4.5t	600-1600	2×(358×232)	310	238	875
ZJ27A-B8	2700@1520	III	3-4.5t	250-1520	2×(358×232)	300	213	855

Примечание:

1, фактическая общая грузоподъёмность вилочных погрузчиков/запчастей, если хотите знать, пожалуйста, свяжитесь с нами.
2,согласование этих запчастей требует добавления двух путей топливо к вилочному погрузчикому.
3, в соответствии с потребностями пользователя предоставлять нестандартный зажим, который приспособит различные требования держателя рулона бумаги.
конфигурации важных компонентов запчастей
1,Гидравлические системы: в роторном масляном канале двунаправленный гидравлический замок принимается для того, чтобы достичь двунаправленного гидравлического самоторможения, для обеспечения безопасности на рабочем месте. увеличение однонаправленного клапана на каждом цилиндре для того, чтобы добиться длительной выдержки давления. Моторы, клапаны и уплотнения принимают импортированные продукты; шланг высокого давления принимает высококачественный шланг уплотнения конуса.
2,структурные части: опорно-поворотный подшипник принимает опорно-поворотный подшипник большого модуля, способность держать на себя становится сильнее; червяк и палка принимают эвольвентные зацепления, может улучшить эффективность и уменьшить потери тепла, но и достичь самоконтрящихся функций.
3,механические свойства: два частей длинного плеча могут в отдельности двигать, существляют удерживать два рулона бумаги различных диаметров; он уникален тем, что в одном рулоне только соответствующая длинная рука зажата на месте, а другое длинное плечо не нужно быть совпадающим во времени, так может повышать эффективность работы.
4,Область применения: подходит к бумажному производству, упаковке, печати и другим отраслям, эффективно и без повреждений переводит и нагромоздит различные типы бумаги.
